INSTITUTO TECNOLOGICO AGROPECUARIO CBTA 27
Submodulo2: Actualiza los recursos de las redes LAN con base a las condiciones y requerimientos de la organizacion.
Maestro: Alejandro Zaragoza Torres.
Alumno: Adrian Bravo Angulo.
- Competencias a desarrollar.
- Realiza la detenccion, el asilamiento y la correccion de fallas en la red.
- Diagnostica y arregla problemas de software y hardware.
- Realizar cambios y actualizaciones en la red en respuesta a nuevos esenarios de trabajo.
Detencion, Aislamiento y correccion de fallas en la red.
UNIDAD 1. Componentes de una Red LAN.
1.1 Hadware
1.1.1 Switch
1.1.2 Router
1.1.3 Modem
1.1.4 Hub
1.1.5 Tarjetas de red
1.1.6 Cableado
1.1.7 Conectores
1.1.8 Servidores
1.1 HARDWARE
Hardware son los dispositivos físicos o tangibles de una PC. El hardware abarca todas las piezas físicas de un ordenador (disco duro, placa base, memoria, tarjeta aceleradora o de vídeo, lectora de CD, microprocesadores, entre otras). Sobre el hardware es que corre el software que se refiere a todos los programas y datos almacenados en el ordenador.
1.1.1 SWITCH
Un switch es el dispositivo analógico que permite interconectar redes operando en la capa 2 o de nivel de enlace de datos del modelo OSI. es un dispositivo de propósito especial diseñado para resolver problemas de rendimiento en la red, de congestión y embotellamientos.
1.1.2 ROUTER
es un dispositivo que proporciona conectividad a nivel de red o nivel tres en el modelo OSI. Su función principal consiste en enviar o encaminar paquetes de datos de una red a otra, es decir, interconectar subredes, entendiendo por subred un conjunto de máquinas IP que se pueden comunicar sin la intervención de un router (mediante bridges), y que por tanto tienen prefijos de red distintos.
1.1.3 MODEM
es un dispositivo que sirve para enviar una señal llamada moduladora mediante otra señal llamada portadora.
Modem Internos: consisten en una tarjeta de expansión sobre la cual están dispuestos los diferentes componentes que forman el módem.
Modem Externos:La ventaja de estos módems reside en su fácil portabilidad entre ordenadores previamente distintos entre ellos, además de que es posible saber el estado del módem (marcando, con/sin línea, transmitiendo...) mediante los leds de estado que incorporan. Por el contrario, y obviamente, ocupan más espacio que los internos.
1.1.4 HUB
Un hub
es un equipo de redes que permite conectar entre sí otros equipos o
dispositivos retransmitiendo los paquetes de datos desde cualquiera de ellos
hacia todos los demás.Un hub o concentrador es un dispositivo que canaliza el cableado de una red para ampliarla y repetir la misma señal a través de diferentes puertos.

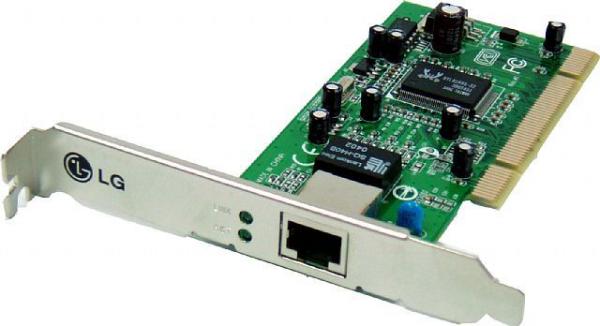

1.1.5 TARJETAS DE RED
Es una clase de tarjeta destinada a ser introducida en la placa madre de una computadora o se conecta a uno de sus puertos para posibilitar que la máquina se sume a una red y pueda compartir sus recursos (como los documentos, la conexión a Internet o una impresora, por ejemplo).
1.1.6 CABLEADO
Cableado UTP o cable de par trenzado, es
debido a que se trata de una funda plástica externa blindada ó no
blindada, que contiene un conjunto de 8 cables que se encuentran trenzados
entre sí de dos en dos. Este cable permite ser utilizado para la
transmisión de datos en las redes informáticas, así como de señales
telefónicas. Tiene un cierto límite de distancia en el largo del mismo,
hasta 100 m, ya que a partir de ese límite, empieza a perder calidad la
señal y se da pérdida de datos.
TIPOS DE CABLEADO:
Cable Coaxial: es
un tipo de cable que se utiliza para transmitir señales de electricidad de alta frecuencia. El cable
coaxial es similar al cable utilizado en las antenas de televisión: un hilo de
cobre en la parte central rodeado por una malla metálica y separados ambos
elementos conductores por un cilindro de plástico, protegidos finalmente por
una cubierta exterior.
FIBRA OPTICA: es una delgada hebra de vidrio o silicio fundido que
conduce la luz.
Desventaja: La alta fragilidad de
las fibras.
CUADRO DE LAS CAPACIDADES DE LOS TIPOS DE CABLEADO.
1.1.7 CONECTORES
Son aquellos elementos que nos hacen posible la unión entre determinado
tipo de cable que transporta una señal y un equipo o accesorio que la envía o
recibe. Nos facilitan la tarea de conectar y desconectar, permitiéndonos
cambiar equipo o cableado rápidamente.
Conectores para cable UTP: los
conectores que más se utilizan son los de tipo RJ-11 (telefónico), RJ-12
(telefónico) y RJ-45 (informático). La designación "RJ" se refiere a
las configuraciones denominadas generalmente USOC; "Códigos Universales de
órdenes de Servicio" (Universal Service Ordering Codes) y significa
"conector registrado.
Conectores para Fibra Optica:Estos
elementos se encargan de conectar las líneas de fibra a un elemento, ya puede
ser un transmisor o un receptor.
- FC, que se usa en la
transmisión de datos y en las telecomunicaciones.
- FDDI, se usa para redes
de fibra óptica.
- LC
y MT-ARRAY, que se utilizan en
transmisiones de alta densidad de datos.
- SC
y SC-Dúplex, se utilizan para la
transmisión de datos.
- ST
o BFOC, se usa en redes de
edificios y en sistemas de seguridad.
Conectores para Cable Coaxial: Hay barios tipos de conectores para cable coaxial:
Tenemos el tipo "N",
"BNC", "DNC", "SMA" y "TNC".
N: Es un conector para
cable coaxial robusto, resistente a la intemperie, de tamaño medio y con buenas
prestaciones en radiofrecuencia hasta
11 GHz.
DNC
BNC
SMA:
Se llama SMA (SubMiniature version A). Un tipo
de conector roscado para cable coaxial utilizado
en microondas, útil hasta una frecuencia de 33 GHz, si bien suele dejar de
utilizarse a partir de los 18 GHz, existen tipos diseñados para 26,5 GHz.
TNC: El conector
TNC (threaded
Neill-Concelman). Es una versión con rosca del conector BNC. el margen de frecuencias
preferible a las que opera va de entre 0 a 11 GHz. A frecuencias de microondas
tiene un mejor comportamiento que el BNC. Fue inventado a finales de
los años 1950 y toma su nombre de los ingenieros Paul Neill y Concelman.
1.1.8 SERVIDORES
Un servidor es un tipo de software que realiza ciertas
tareas en nombre de los usuarios. Se conectan a la red mediante una interfaz que
puede ser una red verdadera o mediante conexión vía lineal telefónica o
digital.
Servidores No Dedicados: Los no dedicados son aquellos que ejecutan varias
aplicaciones y que por lo tanto se dedican a más de una tarea. No dedicándose
en exclusiva a ninguna, sino que reparte su tiempo de procesador entre varias
aplicaciones. Son aquellos que no dedican toda su potencia a los
clientes, sino también pueden jugar el rol de estaciones de trabajo al procesar
solicitudes de un usuario local.
Servidores Dedicados:Un servidor dedicado es una computadora en
una red que es reservada para servir determinadas necesidades de una
red. Por ejemplo, algunas redes requieren que una computadora sea la encargada
de administrar las comunicaciones entre todas las otras computadoras.
Tipos de servidores:
- Servidor
de correo: almacena, envía,
recibe, enruta y realiza otras operaciones relacionadas con el correo
electrónico para los clientes de la red.
Servidor
de impresiones:
controla una o más impresoras y acepta trabajos de impresión de otros clientes
de la red.
Servidor
web: almacena documentos
HTML, imágenes, archivos de texto, escrituras, y demás material Web compuesto
por datos y distribuye este contenido a
clientes que la piden en la red.
UNIDAD 2: Modelo OSI
1.1 Capa fisica.
1.2 Capa de enlace de datos.
1.3 Capa de red.
1.4 Capa de transporte.
1.5 Capa de secion.
1.6 Capa de presentacion.
1.7 Capa de aplicacion.
MODELO OSI (historia)
A principios de 1980 el desarrollo de redes originó desorden en muchos sentidos. Se produjo un enorme crecimiento en la cantidad y tamaño de las redes. A medida que las empresas tomaron conciencia de las ventajas de usar tecnologías de conexión, las redes se agregaban o expandían a casi la misma velocidad a la que se introducían las nuevas tecnologías de red.
Para mediados de 1980, estas empresas comenzaron a sufrir las consecuencias de la rápida expansión. De la misma forma en que las personas que no hablan un mismo idioma tienen dificultades para comunicarse, las redes que utilizaban diferentes especificaciones e implementaciones tenían dificultades para intercambiar información. El mismo problema surgía con las empresas que desarrollaban tecnologías de conexiones privadas o propietarias.
MODELO OSI
El modelo de interconexión de sistemas abiertos, también llamado OSI (open system interconnection) es el modelo de red descriptivo, que fue creado por la Organización Internacional para la Estandarización (ISO) en el año 1984.Este modelo esta compuesto de 7 capas lo cual lo hacen funcionar correctamente.
1.1 Capa Fisica
Es la que se encarga de las conexiones globales de la computadora hacia la red, tanto en lo que se refiere al medio físico como a la forma en la que se transmite la información.
Sus principales funciones:
- Definir el medio o medios físicos por los que va a viajar la comunicación: cable de pares trenzados, coaxial, guías de onda, aire, fibra óptica.
- Definir las características funcionales de la interfaz (establecimiento, mantenimiento y liberación del enlace físico).
- Transmitir el flujo de bits a través del medio.
1.2 Capa Enlace de Datos
Esta capa se ocupa del direccionamiento físico, de la topología de la red, del acceso al medio, de la detección de errores, de la distribución ordenada de tramas y del control del flujo. Es uno de los aspectos más importantes a revisar en el momento de conectar dos ordenadores.
1.3 Capa de Red
Se encarga de identificar el enrutamiento existente entre una o más redes. Las unidades de información se denominan paquetes, y se pueden clasificar en protocolos enrutables y protocolos de enrutamiento. hace que los datos lleguen desde el origen al destino, aún cuando ambos no estén conectados directamente.
- Enrutables: viajan con los paquetes (IP, IPX, APPLETALK)
- Enrutamiento: permiten seleccionar las rutas (RIP, IGRP, EIGRP, OSPF, BGP)
1.4 Capa de Transporte
Capa encargada de efectuar el transporte de los datos de la máquina origen a la de destino, independizándolo del tipo de red física que se esté utilizando. La PDU de la capa 4 se llama Segmento o Datagrama, dependiendo de si corresponde a TCP o UDP. Sus protocolos son TCP y UDP; el primero orientado a conexión y el otro sin conexión.
1.5 Capa de Secion
Esta capa es la que se encarga de mantener y controlar el enlace establecido entre dos computadores que están transmitiendo datos de cualquier índole. Por lo tanto, el servicio provisto por esta capa es la capacidad de asegurar que, dada una sesión establecida entre dos máquinas, la misma se pueda efectuar para las operaciones definidas de principio a fin, reanudándolas en caso de interrupción.
1.6 Capa de Presentacion
El objetivo es encargarse de la representación de la información, de manera que aunque distintos equipos puedan tener diferentes representaciones internas de caracteres los datos lleguen de manera reconocible.
1.7 Capa de Aplicacion
Ofrece a las aplicaciones la posibilidad de acceder a los servicios de las demás capas y define los protocolos que utilizan las aplicaciones para intercambiar datos, como correo electrónico (Post Office Protocol y SMTP), gestores de bases de datos y servidor de ficheros (FTP).

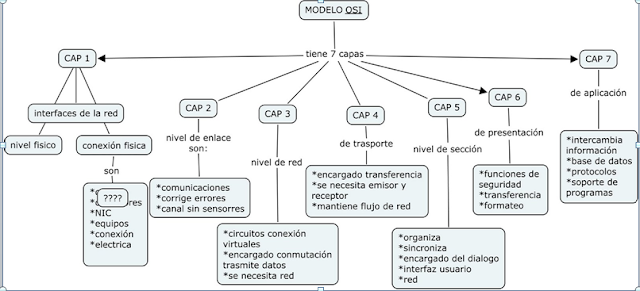

MODELO OSI
PROTOCOLO
un protocolo es un conjunto de reglas usadas por computadoras para comunicarse unas con otras a través de una red
por medio de intercambio de mensajes. Puede ser definido como las
reglas o el estándar que define la sintaxis, semántica y sincronización
de la comunicación. Los protocolos pueden ser implementados por hardware, software, o una combinación de ambos.
Los protocolos de cada capa tienen una interfaz bien definida. Una capa
generalmente se comunica con la capa inmediata inferior, la inmediata
superior, y la capa del mismo nivel en otros computadores de la red
S
Detencion, Aislamiento y correccion de fallas en la red.
UNIDAD 1. Componentes de una Red LAN.
1.1 Hadware
1.1.1 Switch
1.1.2 Router
1.1.3 Modem
1.1.4 Hub
1.1.5 Tarjetas de red
1.1.6 Cableado
1.1.7 Conectores
1.1.8 Servidores
1.1 HARDWARE
Hardware son los dispositivos físicos o tangibles de una PC. El hardware abarca todas las piezas físicas de un ordenador (disco duro, placa base, memoria, tarjeta aceleradora o de vídeo, lectora de CD, microprocesadores, entre otras). Sobre el hardware es que corre el software que se refiere a todos los programas y datos almacenados en el ordenador.
1.1.1 SWITCH
Un switch es el dispositivo analógico que permite interconectar redes operando en la capa 2 o de nivel de enlace de datos del modelo OSI. es un dispositivo de propósito especial diseñado para resolver problemas de rendimiento en la red, de congestión y embotellamientos.
1.1.2 ROUTER
es un dispositivo que proporciona conectividad a nivel de red o nivel tres en el modelo OSI. Su función principal consiste en enviar o encaminar paquetes de datos de una red a otra, es decir, interconectar subredes, entendiendo por subred un conjunto de máquinas IP que se pueden comunicar sin la intervención de un router (mediante bridges), y que por tanto tienen prefijos de red distintos.
1.1.3 MODEM
es un dispositivo que sirve para enviar una señal llamada moduladora mediante otra señal llamada portadora.
Modem Internos: consisten en una tarjeta de expansión sobre la cual están dispuestos los diferentes componentes que forman el módem.
Modem Externos:La ventaja de estos módems reside en su fácil portabilidad entre ordenadores previamente distintos entre ellos, además de que es posible saber el estado del módem (marcando, con/sin línea, transmitiendo...) mediante los leds de estado que incorporan. Por el contrario, y obviamente, ocupan más espacio que los internos.
1.1.4 HUB
Un hub
es un equipo de redes que permite conectar entre sí otros equipos o
dispositivos retransmitiendo los paquetes de datos desde cualquiera de ellos
hacia todos los demás.Un hub o concentrador es un dispositivo que canaliza el cableado de una red para ampliarla y repetir la misma señal a través de diferentes puertos.
1.1.5 TARJETAS DE RED
Es una clase de tarjeta destinada a ser introducida en la placa madre de una computadora o se conecta a uno de sus puertos para posibilitar que la máquina se sume a una red y pueda compartir sus recursos (como los documentos, la conexión a Internet o una impresora, por ejemplo).
1.1.6 CABLEADO
Cableado UTP o cable de par trenzado, es
debido a que se trata de una funda plástica externa blindada ó no
blindada, que contiene un conjunto de 8 cables que se encuentran trenzados
entre sí de dos en dos. Este cable permite ser utilizado para la
transmisión de datos en las redes informáticas, así como de señales
telefónicas. Tiene un cierto límite de distancia en el largo del mismo,
hasta 100 m, ya que a partir de ese límite, empieza a perder calidad la
señal y se da pérdida de datos.
TIPOS DE CABLEADO:
Cable Coaxial: es
un tipo de cable que se utiliza para transmitir señales de electricidad de alta frecuencia. El cable
coaxial es similar al cable utilizado en las antenas de televisión: un hilo de
cobre en la parte central rodeado por una malla metálica y separados ambos
elementos conductores por un cilindro de plástico, protegidos finalmente por
una cubierta exterior.
FIBRA OPTICA: es una delgada hebra de vidrio o silicio fundido que
conduce la luz.
Ventaja: La fibra óptica hace posible navegar por Internet a una
velocidad de dos millones de bps.
Desventaja: La alta fragilidad de
las fibras.
CUADRO DE LAS CAPACIDADES DE LOS TIPOS DE CABLEADO.
1.1.7 CONECTORES
Son aquellos elementos que nos hacen posible la unión entre determinado
tipo de cable que transporta una señal y un equipo o accesorio que la envía o
recibe. Nos facilitan la tarea de conectar y desconectar, permitiéndonos
cambiar equipo o cableado rápidamente.
Conectores para cable UTP: los
conectores que más se utilizan son los de tipo RJ-11 (telefónico), RJ-12
(telefónico) y RJ-45 (informático). La designación "RJ" se refiere a
las configuraciones denominadas generalmente USOC; "Códigos Universales de
órdenes de Servicio" (Universal Service Ordering Codes) y significa
"conector registrado.
Conectores para Fibra Optica:Estos
elementos se encargan de conectar las líneas de fibra a un elemento, ya puede
ser un transmisor o un receptor.
- FC, que se usa en la transmisión de datos y en las telecomunicaciones.
- FDDI, se usa para redes de fibra óptica.
- LC y MT-ARRAY, que se utilizan en transmisiones de alta densidad de datos.
- SC y SC-Dúplex, se utilizan para la transmisión de datos.
- ST o BFOC, se usa en redes de edificios y en sistemas de seguridad.
Conectores para Cable Coaxial: Hay barios tipos de conectores para cable coaxial:
Tenemos el tipo "N",
"BNC", "DNC", "SMA" y "TNC".
N: Es un conector para
cable coaxial robusto, resistente a la intemperie, de tamaño medio y con buenas
prestaciones en radiofrecuencia hasta
11 GHz.
 |
| DNC |
 |
| BNC |
SMA:
Se llama SMA (SubMiniature version A). Un tipo
de conector roscado para cable coaxial utilizado
en microondas, útil hasta una frecuencia de 33 GHz, si bien suele dejar de
utilizarse a partir de los 18 GHz, existen tipos diseñados para 26,5 GHz.
TNC: El conector
TNC (threaded
Neill-Concelman). Es una versión con rosca del conector BNC. el margen de frecuencias
preferible a las que opera va de entre 0 a 11 GHz. A frecuencias de microondas
tiene un mejor comportamiento que el BNC. Fue inventado a finales de
los años 1950 y toma su nombre de los ingenieros Paul Neill y Concelman.
1.1.8 SERVIDORES
Un servidor es un tipo de software que realiza ciertas
tareas en nombre de los usuarios. Se conectan a la red mediante una interfaz que
puede ser una red verdadera o mediante conexión vía lineal telefónica o
digital.
Servidores No Dedicados: Los no dedicados son aquellos que ejecutan varias
aplicaciones y que por lo tanto se dedican a más de una tarea. No dedicándose
en exclusiva a ninguna, sino que reparte su tiempo de procesador entre varias
aplicaciones. Son aquellos que no dedican toda su potencia a los
clientes, sino también pueden jugar el rol de estaciones de trabajo al procesar
solicitudes de un usuario local.
Servidores Dedicados:Un servidor dedicado es una computadora en
una red que es reservada para servir determinadas necesidades de una
red. Por ejemplo, algunas redes requieren que una computadora sea la encargada
de administrar las comunicaciones entre todas las otras computadoras.
Tipos de servidores:
- Servidor de correo: almacena, envía, recibe, enruta y realiza otras operaciones relacionadas con el correo electrónico para los clientes de la red.
Servidor
de impresiones:
controla una o más impresoras y acepta trabajos de impresión de otros clientes
de la red.
Servidor
web: almacena documentos
HTML, imágenes, archivos de texto, escrituras, y demás material Web compuesto
por datos y distribuye este contenido a
clientes que la piden en la red.
UNIDAD 2: Modelo OSI
1.1 Capa fisica.
1.2 Capa de enlace de datos.
1.3 Capa de red.
1.4 Capa de transporte.
1.5 Capa de secion.
1.6 Capa de presentacion.
1.7 Capa de aplicacion.
MODELO OSI (historia)
A principios de 1980 el desarrollo de redes originó desorden en muchos sentidos. Se produjo un enorme crecimiento en la cantidad y tamaño de las redes. A medida que las empresas tomaron conciencia de las ventajas de usar tecnologías de conexión, las redes se agregaban o expandían a casi la misma velocidad a la que se introducían las nuevas tecnologías de red.
Para mediados de 1980, estas empresas comenzaron a sufrir las consecuencias de la rápida expansión. De la misma forma en que las personas que no hablan un mismo idioma tienen dificultades para comunicarse, las redes que utilizaban diferentes especificaciones e implementaciones tenían dificultades para intercambiar información. El mismo problema surgía con las empresas que desarrollaban tecnologías de conexiones privadas o propietarias.
MODELO OSI
El modelo de interconexión de sistemas abiertos, también llamado OSI (open system interconnection) es el modelo de red descriptivo, que fue creado por la Organización Internacional para la Estandarización (ISO) en el año 1984.Este modelo esta compuesto de 7 capas lo cual lo hacen funcionar correctamente.
1.1 Capa Fisica
Es la que se encarga de las conexiones globales de la computadora hacia la red, tanto en lo que se refiere al medio físico como a la forma en la que se transmite la información.
Sus principales funciones:
- Definir el medio o medios físicos por los que va a viajar la comunicación: cable de pares trenzados, coaxial, guías de onda, aire, fibra óptica.
- Definir las características funcionales de la interfaz (establecimiento, mantenimiento y liberación del enlace físico).
- Transmitir el flujo de bits a través del medio.
Esta capa se ocupa del direccionamiento físico, de la topología de la red, del acceso al medio, de la detección de errores, de la distribución ordenada de tramas y del control del flujo. Es uno de los aspectos más importantes a revisar en el momento de conectar dos ordenadores.
1.3 Capa de Red
Se encarga de identificar el enrutamiento existente entre una o más redes. Las unidades de información se denominan paquetes, y se pueden clasificar en protocolos enrutables y protocolos de enrutamiento. hace que los datos lleguen desde el origen al destino, aún cuando ambos no estén conectados directamente.
- Enrutables: viajan con los paquetes (IP, IPX, APPLETALK)
- Enrutamiento: permiten seleccionar las rutas (RIP, IGRP, EIGRP, OSPF, BGP)
1.4 Capa de Transporte
Capa encargada de efectuar el transporte de los datos de la máquina origen a la de destino, independizándolo del tipo de red física que se esté utilizando. La PDU de la capa 4 se llama Segmento o Datagrama, dependiendo de si corresponde a TCP o UDP. Sus protocolos son TCP y UDP; el primero orientado a conexión y el otro sin conexión.
1.5 Capa de Secion
Esta capa es la que se encarga de mantener y controlar el enlace establecido entre dos computadores que están transmitiendo datos de cualquier índole. Por lo tanto, el servicio provisto por esta capa es la capacidad de asegurar que, dada una sesión establecida entre dos máquinas, la misma se pueda efectuar para las operaciones definidas de principio a fin, reanudándolas en caso de interrupción.
1.6 Capa de Presentacion
El objetivo es encargarse de la representación de la información, de manera que aunque distintos equipos puedan tener diferentes representaciones internas de caracteres los datos lleguen de manera reconocible.
1.7 Capa de Aplicacion
Ofrece a las aplicaciones la posibilidad de acceder a los servicios de las demás capas y define los protocolos que utilizan las aplicaciones para intercambiar datos, como correo electrónico (Post Office Protocol y SMTP), gestores de bases de datos y servidor de ficheros (FTP).
MODELO OSI
PROTOCOLO
un protocolo es un conjunto de reglas usadas por computadoras para comunicarse unas con otras a través de una red
por medio de intercambio de mensajes. Puede ser definido como las
reglas o el estándar que define la sintaxis, semántica y sincronización
de la comunicación. Los protocolos pueden ser implementados por hardware, software, o una combinación de ambos.
Los protocolos de cada capa tienen una interfaz bien definida. Una capa
generalmente se comunica con la capa inmediata inferior, la inmediata
superior, y la capa del mismo nivel en otros computadores de la red
S
